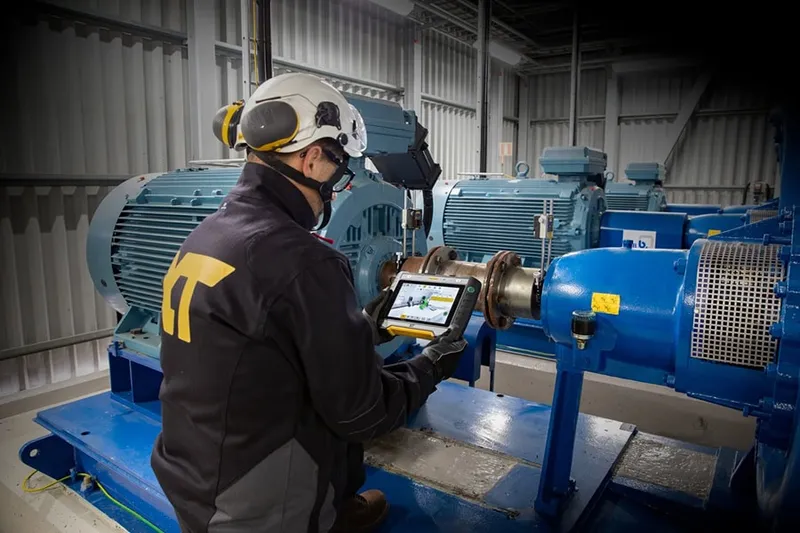

การเลือกใช้งานเครื่อง laseralignment สำหรับการตั้งศูนย์เพลาเครื่องจักรหมุนอุตสาหกรรม ขนาดเส้นผ่านศูนย์กลางของเพลาไม่ได้เป็นข้อจำกัดหลักต่อการทำงานของลำแสงเลเซอร์โดยตรง เนื่องจากระบบเลเซอร์ทำหน้าที่ตรวจวัดพิกัดตำแหน่งศูนย์กลางการหมุน (Centerline of Rotation) ระหว่างเพลาสองต้นเทียบกันด้วยความละเอียดระดับ 0.001 มิลลิเมตร สิ่งสำคัญในการรองรับขนาดเพลาตั้งแต่เพลามอเตอร์เล็ก 20 มิลลิเมตร ไปจนถึงเพลาเทอร์ไบน์หรือเพลาเรือขนาดใหญ่เกิน 500 มิลลิเมตร คือการคัดสรรอุปกรณ์ขาจับยึด (Brackets) และรุ่นเทคโนโลยีเลเซอร์ (Line Laser หรือ Dot Laser) ให้ตรงกับลักษณะโครงสร้างหน้างาน
หลักการทำงานของการตั้งศูนย์เลเซอร์กับขนาดเส้นผ่านศูนย์กลางเพลา
กลไกการปล่อยและตรวจรับลำแสงเลเซอร์ (Emitter & PSD Detector)
หัววัดสองฝั่งจะส่งลำแสงเลเซอร์ข้ามไปยังฉากรับสัญญาณชนิด 2-axis PSD (Position-Sensitive Detectors) จากนั้นซอฟต์แวร์ประมวลผลจะคำนวณค่าความเยื้องศูนย์ทั้งแบบเบี่ยงเบนเชิงมุม (Angular Misalignment) และแบบขนาน (Parallel Offset) โดยอัตโนมัติ
บทบาทของอุปกรณ์ขาจับยึด (Bracket Versatility)
ตัวเซนเซอร์วัดไม่ได้สัมผัสกับผิวกายของเพลาโดยตรง แต่ยึดอยู่บนขาตั้ง V-bracket พร้อมสายโซ่รัด หรือฐานแม่เหล็กกำลังสูง (Magnetic Holder) การปรับเปลี่ยนขนาดเพลาทำได้โดยการต่อขยายความยาวโซ่ หรือการเปลี่ยนชุดอุปกรณ์จับยึดให้สอดรับกับขนาดของเพลา
ตารางเปรียบเทียบขนาดเพลา อุปกรณ์จับยึด (Bracket) และรุ่น Easy-Laser ที่เหมาะสม
ช่วงขนาดเส้นผ่านศูนย์กลางเพลา | ตัวอย่างเครื่องจักรหมุนในอุตสาหกรรม | อุปกรณ์จับยึด (Brackets) ที่เหมาะสม | รุ่น Easy-Laser ซีรีส์ XT ที่แนะนำ |
|---|---|---|---|
ขนาดเล็ก (10 – 50 mm) | มอเตอร์ปั๊มน้ำ, พัดลมระบายอากาศ | V-bracket ขนาดเล็ก, สายโซ่มาตรฐาน | Easy-Laser XT440 (Line Laser) |
ขนาดกลาง (50 – 300 mm) | คอมเพรสเซอร์, ชุดเกียร์บ็อกซ์, มอเตอร์หลัก | V-bracket พร้อมสายโซ่ต่อขยาย | Easy-Laser XT660 (Dot Laser) |
ขนาดใหญ่ (> 300 mm) | เทอร์ไบน์, เครื่องกำเนิดไฟฟ้า Generator | ฐานแม่เหล็ก (Magnetic Holder), จิ๊กพิเศษ | Easy-Laser XT770 (Dot Laser 2-axis) |
งานรูเพลา / เต้าเต็ง (80 – 500 mm) | เสื้อสูบเครื่องยนต์, คอมเพรสเซอร์ขนาดใหญ่ | ชุดขาจับ Bore Bracket Kit (D75 Transmitter) | Easy-Laser XT950 (Bore Alignment) |
4 ข้อจำกัดหน้างานจริงที่ทำให้การตั้งศูนย์เพลาคลาดเคลื่อน
1. สภาพแวดล้อมและความร้อนจากเครื่องจักร (Thermal Expansion & Pipe Strain)
การตั้งศูนย์ขณะเครื่องเย็น อาจคลาดเคลื่อนได้เมื่อเครื่องจักรทำงานจนเกิดความร้อนแล้วเหล็กขยายตัว การใช้โปรแกรม EasyTrend ในรุ่น Easy-Laser XT770 จะช่วยติดตามการเคลื่อนตัวแบบไดนามิกขณะเครื่องทำงานจริง เพื่อกำหนดค่าเผื่อความร้อน (Target Alignment) ได้อย่างแม่นยำ
2. ระยะห่างระหว่างช่วงคัปปลิ้งยาวเกินไป (Long Coupling Spans & Cardan Shafts)
ระบบ Line Laser ทั่วไปอาจมีข้อจำกัดด้านระยะทางเมื่อระยะคัปปลิ้งห่างกันมาก การสลับมาใช้เทคโนโลยี Dot Laser ในรุ่น Easy-Laser XT660 หรือ XT770 จะช่วยให้ยิงลำแสงเลเซอร์ได้ไกลขึ้น และรองรับการวัดคัปปลิ้งระยะห่างกันสูงถึง 10–20 เมตรได้อย่างมีความเสถียร
3. ปัญหาแท่นฐานไม่สนิท (Soft Foot & Foundation Twist)
หากขาของมอเตอร์หรือเครื่องจักรวางสัมผัสแท่นฐานไม่เรียบ เมื่อขันน็อตยึดจะทำให้โครงสร้างเสื้อตลับลูกปืนบิดเบี้ยว ระบบ Easy-Laser มีโปรแกรมตรวจวัด Soft Foot และความราบเรียบของฐานบิดงอ (Twist of Foundation) ช่วยวิเคราะห์และแก้ไขด้วยแผ่นชิมสแตนเลส (Pre-cut Shims) ก่อนเริ่มตั้งศูนย์เพลา
4. พื้นที่แคบไม่สามารถหมุนเพลาได้ครบรอบ (Limited Shaft Rotation)
เครื่องจักรบางประเภทมีอุปสรรคไม่สามารถหมุนเพลาได้ถึง 180 หรือ 360 องศา ซอฟต์แวร์ Easy-Laser มีโหมดการวัดพิเศษ เช่น EasyTurn ซึ่งใช้การหมุนเพลาเพียง 40 องศา หรือโหมด Continuous Sweep และ Multi-point ที่กวาดเก็บค่าขณะหมุนเพลาต่อเนื่อง ช่วยแก้ปัญหาเพลาหมุนยากได้อย่างสมบูรณ์
เทคนิคการเลือกซีรีส์ Easy-Laser XT ให้ตอบโจทย์สภาวะแวดล้อมอุตสาหกรรม
Easy-Laser XT440 (Line Laser): เหมาะสำหรับงานตั้งศูนย์เพลามอเตอร์และปั๊มน้ำทั่วไป ใช้งานง่ายผ่านหน้าจอ XT11 หรือแอปพลิเคชัน XT Alignment บนสมาร์ตโฟน
Easy-Laser XT550 (Ex/ATEX Approved): ออกแบบมาเฉพาะสำหรับพื้นที่เสี่ยงต่อการเกิดระเบิด (Hazardous Areas) ในอุตสาหกรรมปิโตรเคมี โรงกลั่น และแก๊ส ได้รับมาตรฐานความปลอดภัย ATEX
Easy-Laser XT660 & XT770 (Dot Laser & 360° Live Adjustment): ใช้เทคโนโลยี Dot Laser วัดเครื่องจักรขนาดใหญ่ได้แม่นยำ ปรับตั้งค่าได้ทั้งแนวตั้งและแนวนอนพร้อมกันแบบ Real-time พร้อมมาตรฐานกันน้ำและฝุ่นระดับ IP66 และ IP67
Easy-Laser XT980 (Sawmill System): ชุดวัดความราบเรียบและฉากความตรงสำหรับเครื่องจักรในโรงเลื่อยไม้ ช่วยลดการสึกหรอของใบเลื่อยและตลับลูกปืน
FAQ: คำถามที่พบบ่อยเกี่ยวกับการเลือกและใช้งานเครื่อง laseralignment
Q1: หากเพลาเครื่องจักรมีขนาดใหญ่เกินกว่าสายโซ่มาตรฐานในชุด Easy-Laser จะมีวิธีจับยึดอย่างไร?
A: สามารถต่อเพิ่มความยาวสายโซ่ (Extension Chains) เพื่อรัดรอบเพลาขนาดใหญ่ขึ้น หรือสลับไปใช้อุปกรณ์จับยึดชนิดฐานแม่เหล็กกำลังสูง (Magnetic Holders) ที่ยึดติดกับหน้าแปลนหรือผิวกายเพลาเหล็กได้โดยตรงโดยไม่ต้องใช้สายโซ่รัด
Q2: เทคโนโลยี Line Laser และ Dot Laser ในเครื่อง laseralignment มีความแตกต่างกันอย่างไร?
A: Line Laser ยิงลำแสงเป็นเส้นกว้าง เหมาะสำหรับงานตั้งศูนย์เพลาทั่วไป ระยะห่างคัปปลิ้งไม่ไกลมาก ส่วน Dot Laser ยิงลำแสงเป็นจุดเลเซอร์ความเข้มสูง ทำให้วัดระยะห่างระหว่างเพลาได้ไกลกว่า ทนต่อปัญหาช่องว่างระยะฟันเกียร์ (Backlash) และใช้ตรวจวัดงาน Geometric เช่น ความตรงและความราบเรียบของฐานรองได้ด้วย
Q3: สามารถใช้งานเครื่อง laseralignment Easy-Laser ร่วมกับสมาร์ตโฟนหรือแท็บเล็ตทั่วไปได้หรือไม่?
A: สามารถใช้งานได้ 100% โดยการดาวน์โหลดแอปพลิเคชัน XT Alignment ฟรี ทั้งระบบ iOS และ Android เพื่อเชื่อมต่อสัญญาณไร้สายกับหัววัดเลเซอร์ หรือจะเลือกใช้ร่วมกับหน้าจอแสดงผล Easy-Laser XT12 ชนิดทนทานแรงกระแทกพร้อมกล้องถ่ายภาพ 13MP ในตัวก็ได้เช่นกัน
เลือกระบบตั้งศูนย์เพลาเลเซอร์แม่นยำมาตรฐานสากล ร่วมกับ พี แอนด์ เอ เทคโนโลยี
เพิ่มเสถียรภาพการทำงานของเครื่องจักรหมุน ลดการสั่นสะเทือน และยืดอายุการใช้งานตลับลูกปืนด้วยการเลือกใช้ เครื่อง laseralignment แบรนด์ Easy-Laser คุณภาพมาตรฐานสากลจากประเทศสวีเดน นำเข้าและจัดจำหน่ายโดย บริษัท พี แอนด์ เอ เทคโนโลยี จำกัด (P & A Technology / PAT)
เราพร้อมส่งมอบโซลูชันระบบตั้งศูนย์เพลาเลเซอร์ครบวงจร ทั้งซีรีส์ Easy-Laser XT440, XT550 ATEX, XT660, XT770, XT950 ตลอดจนชุดแผ่นชิมสแตนเลสปรับระดับ (Pre-cut Stainless Steel Shims) และระบบคลาวด์ Easy-Laser PLUS™ สำหรับรวมศูนย์ข้อมูลวัดความสั่นสะเทือนและการตั้งศูนย์ของทีมช่าง ดูแลโดยทีมวิศวกรผู้เชี่ยวชาญพร้อมบริการสาธิตการใช้งาน ให้คำปรึกษาการเลือกชุด Bracket ขาจับยึด และบริการหลังการขายอย่างครบวงจร
