ความเสียหายรุนแรงของมอเตอร์ไฟฟ้า ปั๊มน้ำ คอมเพรสเซอร์ หรือเกียร์บ็อกซ์ในโรงงานอุตสาหกรรม ส่วนใหญ่ไม่ได้เกิดจากการใช้งานจนหมดอายุไขตามธรรมชาติ แต่มีสาเหตุหลักมาจาก "ภาวะศูนย์เพลาเยื้อง" (Shaft Misalignment) ซึ่งเป็นภัยเงียบที่สร้างแรงเค้นมหาศาลกดทับลงบนตลับลูกปืน ซีล และยอยคัปปลิ้ง การประยุกต์ใช้เครื่องตั้งศูนย์เพลาเทคโนโลยีเลเซอร์ จึงกลายเป็นมาตรการสำคัญในงานซ่อมบำรุงเชิงป้องกันและคาดการณ์ (Preventive & Predictive Maintenance)
บริษัท พี แอนด์ เอ เทคโนโลยี จำกัด (PAT) ผู้เชี่ยวชาญด้านเครื่องมือวัดทางวิศวกรรมและตัวแทนจำหน่ายระบบตั้งศูนย์เพลา Easy-Laser ระดับโลก จะพาไปไขข้อสงสัยเชิงวิศวกรรมว่า การตั้งศูนย์เพลาด้วยเลเซอร์ช่วยยืดอายุมอเตอร์ได้จริงหรือไม่ พร้อมเจาะลึกเทคนิคการทำงานที่ช่วยลดต้นทุนซ่อมบำรุงได้อย่างยั่งยืน
ทำความรู้จัก "ศูนย์เพลาเยื้อง" ภัยเงียบที่ทำลายมอเตอร์และเครื่องจักรหมุน
ศูนย์เพลาเยื้อง คือสภาวะที่แนวแกนหมุนของเพลามอเตอร์ (Driving Shaft) และเพลาของเครื่องจักรตาม (Driven Shaft) ไม่ได้อยู่ในแนวเส้นตรงเดียวกันอย่างสมบูรณ์แบบ ซึ่งแบ่งออกเป็น 2 รูปแบบหลัก คือ การเยื้องเชิงมุม (Angular Misalignment) และ การเยื้องแนวขนาน (Parallel Misalignment) โดยมักเกิดขึ้นร่วมกันในหน้างานจริง
เมื่อมอเตอร์หมุนด้วยความเร็วสูงถึง 1,500 หรือ 3,000 รอบต่อนาที เพลาที่เยื้องศูนย์จะสร้างแรงสั่นสะเทือน (Vibration) และแรงเหวี่ยงผิดทิศทาง ส่งผลกระทบโดยตรงต่อโครงสร้างเครื่องจักร:
- ตลับลูกปืน (Bearings): รับภาระแรงกด (Load) สูงเกินสเปกการออกแบบ ทำให้เกิดความร้อนสะสม จารบีเสื่อมสภาพ และตลับลูกปืนแตกชำรุดก่อนเวลาอันควร
- แมคคานิคอลซีล (Mechanical Seals): เกิดการสั่นคลอนและหน้าสัมผัสเปิดออก ทำให้น้ำยา สารเคมี หรือน้ำมันหล่อลื่นรั่วซึม
- ยอยคัปปลิ้ง (Couplings): ยางหรือแผ่นสแตนเลสรับแรงบิดฉีกขาดเสียหายจากการโค้งงอซ้ำๆ
- มอเตอร์ไฟฟ้า: ขดลวดอุณหภูมิพุ่งสูงขึ้น อัตราการสูญเสียพลังงานไฟฟ้าเพิ่มขึ้น 2% ถึง 5%
เครื่องตั้งศูนย์เพลา ช่วยยืดอายุมอเตอร์ได้จริงหรือไม่? หลักฐานทางวิศวกรรมยืนยัน
ในทางวิศวกรรมการซ่อมบำรุง คำตอบคือ "ช่วยยืดอายุมอเตอร์และอุปกรณ์หมุนได้อย่างมีนัยสำคัญ"
ผู้ผลิตตลับลูกปืนและอุปกรณ์หมุนระดับโลกยืนยันตรงกันว่า มากกว่า 50% ของความเสียหายในเครื่องจักรหมุนมีสาเหตุมาจากศูนย์เพลาเยื้อง การปรับตั้งศูนย์เพลาให้อยู่ในค่าความคลาดเคลื่อนยอมรับได้ (Tolerance Range) ด้วยเลเซอร์ความแม่นยำสูง สามารถลดแรงสั่นสะเทือนและแรงกระทำข้ามแกนลงได้ทันที ช่วยขยายอายุการใช้งานของตลับลูกปืนและซีลเพิ่มขึ้น 2 ถึง 3 เท่า อีกทั้งยังช่วยประหยัดค่าไฟฟ้าจากการลดแรงเสียดทานในระบบส่งกำลัง
ตารางเปรียบเทียบ: วิธีการตั้งศูนย์เพลาแบบดั้งเดิม vs เครื่องตั้งศูนย์เพลาเลเซอร์ Easy-Laser
หัวข้อการประเมิน | การใช้บรรทัดเหล็ก / ไดอัลเกจ (Dial Indicator) | เครื่องตั้งศูนย์เพลาเลเซอร์ (Easy-Laser XT Series) |
|---|---|---|
ความแม่นยำในการวัด | ต่ำถึงปานกลาง ขึ้นอยู่กับความชำนาญและปัญหา Sag | สูงมาก ละเอียดถึง 0.001 มิลลิเมตร ไร้ปัญหา Sag |
ระยะเวลาในการทำงาน | นาน ใช้เวลาหลายชั่วโมง ต้องคำนวณสูตรมือ | รวดเร็ว ลดเวลาลงกว่า 50% พร้อมคำนวณแผ่นชิมให้อัตโนมัติ |
การตรวจ Soft Foot & GEO | ตรวจสอบยาก มีความคลาดเคลื่อนสูง | มีโปรแกรมตรวจ Soft Foot และความราบของฐานในตัว |
การตั้งศูนย์ขณะปรับจริง | ต้องหยุดเครื่องและวัดซ้ำหลายรอบ | ระบบ 360° Live Adjustment ปรับตั้งและดูค่าจริงได้ทันที |
การออกรายงานผล (Report) | จดบันทึกด้วยมือ เสี่ยงต่อข้อผิดพลาด | สร้างรายงาน PDF อัตโนมัติ พร้อมรูปถ่ายความร้อน (IR) |

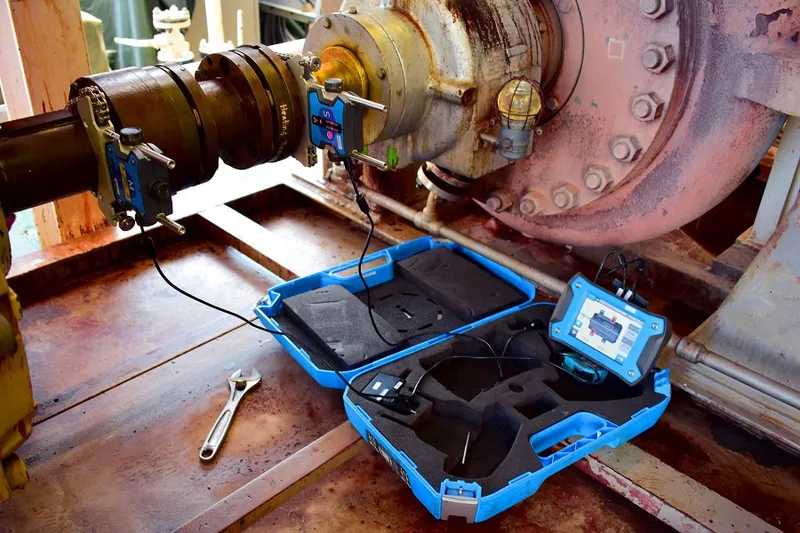

นวัตกรรมเครื่องตั้งศูนย์เพลาด้วยเลเซอร์ Easy-Laser ตอบโจทย์งานซ่อมบำรุงทุกระดับ
บริษัท พี แอนด์ เอ เทคโนโลยี จำกัด (PAT) นำเสนอนวัตกรรมเครื่องตั้งศูนย์เพลาตระกูล Easy-Laser XT Series ที่ออกแบบมาเพื่อรองรับสภาวะหน้างานอุตสาหกรรมอันเข้มงวด ด้วยมาตรฐานกันน้ำและฝุ่นระดับ IP66 และ IP67 พร้อมโครงสร้างทนแรงกระแทก:
- Easy-Laser XT440 (Line Laser): เครื่องตั้งศูนย์เพลาระบบไลน์เลเซอร์ระดับเริ่มต้นที่สมบูรณ์แบบ สำหรับมอเตอร์และปั๊มน้ำทั้งแนวตั้งและแนวนอน ใช้งานง่ายผ่านแอปพลิเคชัน XT Alignment
- Easy-Laser XT550 (Ex/ATEX Approved): ระบบตั้งศูนย์เพลาที่ได้รับการรับรองมาตรฐาน ATEX Directive สำหรับใช้งานในพื้นที่เสี่ยงต่อการระเบิด เช่น โรงกลั่นน้ำมัน โรงงานเคมี และโซนก๊าซไวไฟ
- Easy-Laser XT660 (Dot Laser): ใช้เทคโนโลยีดอทเลเซอร์ สามารถวัดระยะห่างระหว่างเพลาได้ไกลขึ้น รองรับการวัดแบบ Continuous Sweep และ Multipoint พร้อมกล้องถ่ายภาพความร้อน (Thermal Camera) ในตัว เพื่อเปรียบเทียบอุณหภูมิมอเตอร์ก่อนและหลังตั้งศูนย์
- Easy-Laser XT770 (360° Live Adjustment & Shaft+GEO): รุ่นท็อปฮิตสำหรับวิศวกรมืออาชีพ รองรับเซนเซอร์ PSD แบบ 2 แกน ทำให้ปรับตั้งศูนย์ทั้งแนวตั้งและแนวนอนพร้อมกันได้แบบ Real-Time รองรับการต่อชนมอเตอร์หลายตัว (Machine Train) และการวัดความราบเรียบของฐาน (Geometric Measurement)
4 เทคนิคการตั้งศูนย์เพลาให้ได้ผลแม่นยำและยืดอายุมอเตอร์สูงสุด
1. ตรวจสอบและแก้ไขปัญหา "สภาวะขาไม่เท่ากัน" (Soft Foot)
ก่อนเริ่มขันน็อตปรับศูนย์เพลา ต้องใช้โปรแกรม Soft Foot ของ Easy-Laser ตรวจเช็กว่าฐานมอเตอร์ทั้ง 4 ขา วางแนบสนิทกับแท่นเครื่องหรือไม่ หากมีขาใดลอยอยู่ การขันน็อตล็อคจะบิดโครงสร้างตัวเรือนมอเตอร์ ทำให้ตลับลูกปืนเสียรูปทรงทันที
2. ชดเชยการขยายตัวทางความร้อน (Thermal Expansion Compensation)
เมื่อมอเตอร์และปั๊มทำงานจนถึงอุณหภูมิปกติ โลหะจะเกิดการขยายตัว ทำให้ตำแหน่งเพลาขยับสูงขึ้น เครื่องตั้งศูนย์เพลา Easy-Laser สามารถตั้งค่าชดเชยการขยายตัวทางความร้อน (Thermal Growth) ไว้ล่วงหน้า เพื่อให้เพลาขยับมาตรงศูนย์พอดีขณะเดินเครื่องจริง
3. ตรวจสอบแรงดึงจากระบบท่อ (Pipe Strain)
แรงดึงหรือแรงดันจากท่อส่งน้ำเหล็กที่เชื่อมต่อกับตัวปั๊ม สามารถดึงให้ตำแหน่งเพลาเบี้ยวได้ การวัดค่าด้วยระบบ EasyTrend ช่วยให้วิศวกรติดตามการเคลื่อนตัวของเครื่องจักรขณะเดินเครื่องและสภาวะโหลดจริงได้อย่างแม่นยำ
4. บันทึกและซิงค์ข้อมูลผ่าน Easy-Laser PLUS™
เก็บรวบรวมไฟล์รายงานผลการตั้งศูนย์ (PDF Report) เข้าสู่ระบบคลาวด์ Easy-Laser PLUS™ เพื่อใช้เป็นข้อมูลอ้างอิงและวิเคราะห์แนวโน้มสภาพเครื่องจักรของทีมซ่อมบำรุงได้จากทุกที่
FAQ คำถามที่พบบ่อยเกี่ยวกับการใช้งานเครื่องตั้งศูนย์เพลา
Q1: เครื่องตั้งศูนย์เพลาเลเซอร์ Easy-Laser ใช้งานยากไหม ช่างมือใหม่สามารถทำได้หรือไม่?
A: ใช้งานง่ายมาก ตัวเครื่องและแอปพลิเคชัน XT Alignment ถูกออกแบบให้มี Graphic User Interface แบบ 3D ทรงพลัง พร้อมขั้นตอนคำสั่งชี้นำ (Step-by-Step) เป็นภาพเคลื่อนไหว ช่างเทคนิคสามารถทำตามคำแนะนำบนหน้าจอและปรับตั้งศูนย์เพลาได้ถูกต้องแม่นยำโดยไม่ต้องคำนวณสูตรเอง
Q2: แผ่นชิม (Shims) ที่ใช้รองปรับระดับขาช่างควรเลือกใช้วัสดุแบบไหน?
A: ควรใช้ แผ่นชิมสแตนเลสสำเร็จรูปคุณภาพสูง (EN100272 1.4310) ที่ผ่านการตัดเรียบเนียน ไร้รอยเสี้ยน (Burr-Free) และมีการปั๊มระบุความหนาชัดเจน การใช้เศษเหล็กตัดเองมักมีความหนาไม่สม่ำเสมอและเกิดสนิม ส่งผลให้เกิดปัญหา Soft Foot ซ้ำซ้อน
Q3: มอเตอร์ที่ต่อเรียงกันหลายตัว (Machine Train) สามารถตั้งศูนย์พร้อมกันได้หรือไม่?
A: สามารถทำได้ โดยเลือกใช้รุ่น Easy-Laser XT770 ซึ่งมีโปรแกรม Machine Train รองรับการตั้งศูนย์เพลามอเตอร์ เกียร์บ็อกซ์ และปั๊ม ที่เชื่อมต่อเรียงกันได้ไม่จำกัดจำนวนอาคารในการตั้งศูนย์ครั้งเดียว
เพิ่มประสิทธิภาพงานซ่อมบำรุงและยืดอายุมอเตอร์อย่างยั่งยืน เลือก Easy-Laser จาก PAT
หยุดการสูญเสียงบประมาณซ่อมบำรุงไปกับการเปลี่ยนตลับลูกปืนและขดลวดมอเตอร์ก่อนเวลาอันควร ยกระดับมาตรฐานการซ่อมบำรุงในโรงงานของคุณด้วยนวัตกรรมเครื่องตั้งศูนย์เพลาด้วยเลเซอร์ Easy-Laser จาก บริษัท พี แอนด์ เอ เทคโนโลยี จำกัด (PAT)
เราพร้อมเป็นพาร์ตเนอร์ส่งมอบโซลูชันการตั้งศูนย์เพลาและเครื่องมือวัดทางวิศวกรรมที่ครบครันที่สุด มีให้เลือกหลากหลายรุ่นตรงตามโจทย์หน้างานและงบประมาณ ควบคุมการทำงานโดยทีมวิศวกรผู้เชี่ยวชาญพร้อมบริการสาธิต อบรมการใช้งาน และดูแลหลังการขายอย่างมืออาชีพ เพื่อให้เครื่องจักรในสายการผลิตของคุณเดินเครื่องได้อย่างเต็มประสิทธิภาพและมีอายุการใช้งานยาวนานที่สุด
